秸稈顆粒機結構及原理圖
工作原理：秸稈顆粒機是采用電機直聯方式運轉，電動機通過齒式聯軸器與減速機軸聯接，經過90°變向，臥式電機傳動立式鑄件空心轉運主軸，主軸再帶動壓輥 碾壓模具的內表面完成壓制過程。
秸稈顆粒機結構圖及原理

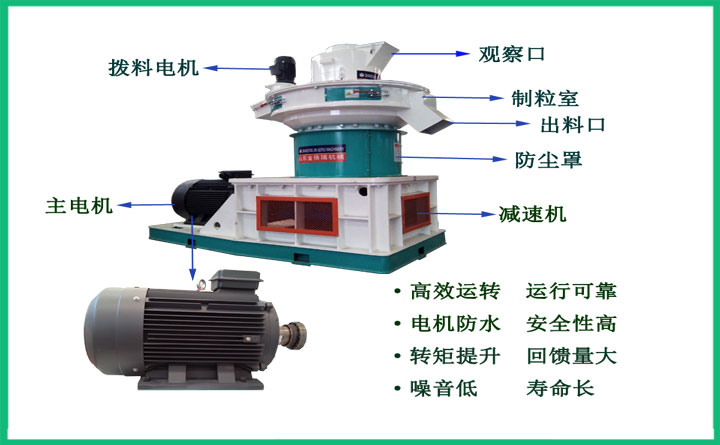

（一）、產品結構： 立式環模秸稈顆粒機由顆粒機機座、大型減速機箱、軸承室、進料罩、出料部分、電機、壓輥總成、模具等構成。
（二） 工作原理：秸稈顆粒機是采用電機直聯方式運轉，電動機通過齒式聯軸器與減速機軸聯接，經過90°變向，臥式電機傳動立式鑄件空心轉運主軸，主軸再帶動壓輥 碾壓模具的內表面完成壓制過程。工作時生物質秸稈原料由進料口垂直落入，經過壓輪的旋轉使物料連續均布在模具內腔表面（壓輥與模具的接觸立面），在壓輥的 碾壓下粉狀物料穿過模具的孔（均布在模具內表面的孔）。此過程物料受到高壓、高溫的作用，產生物理變化或適當?shù)幕瘜W(xué)變化（根據物料），促使粉狀物料形成不 斷加長的圓柱狀實心體，再由斷刀切斷顆粒，從出料口排出，至此顆粒的壓制過程完成。
一、榮獲16項國家專利技術，制造工藝精良，產品質量有保證；
二、采用高精度漸開線圓柱斜齒齒輪直接傳動，傳動效率高；

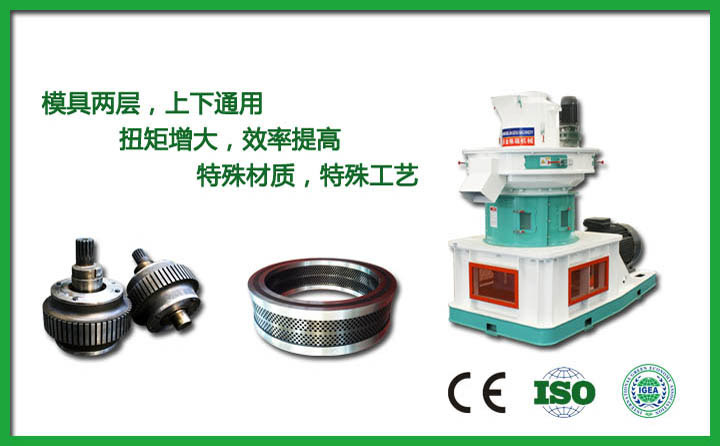

三、模具立式雙層，提高利用效率，減少成本，性價比高；

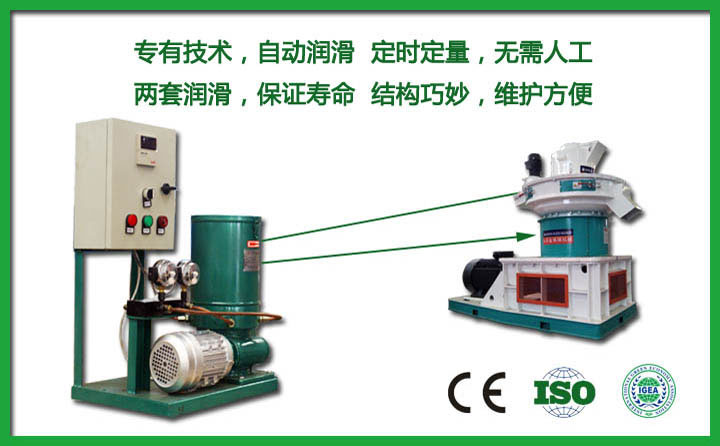

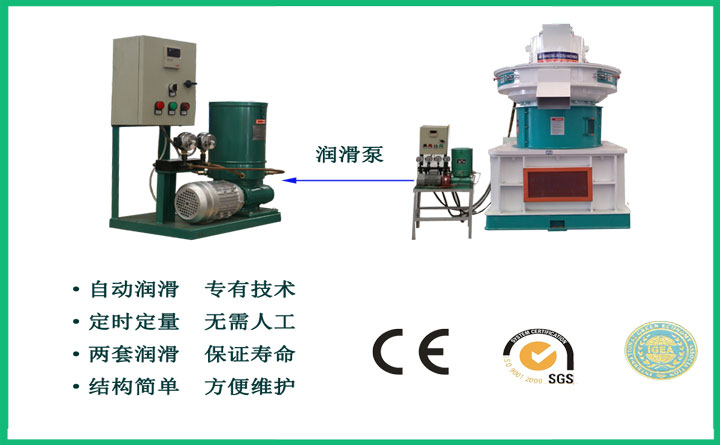

四、無需停機，整機實現24小時全自動間歇式潤滑，延長設備易損件壽命；
我們具有多年機械制造經驗，國際綠色經濟協會常委單位，擁有完善的售后服務體系，承諾提供好的產品和服務。
